Разница между высотами автосцепок по обоим. 89.Инструкция по ремонту и обслуживанию. Установленными инструкцией по ремонту. Пункте или отделении по ремонту автосцепки.
Установка автосцепного устройства Установка автосцепного устройства происходит на основании Инструкции по ремонту и обслуживанию автосцепного устройства подвижного состава железных дорог ЦВ-ВН И ИЖТ-494. При установке автосцепного устройства необходимо, чтобы у вагонов и локомотивов с поглощающими аппаратами Ш-1-ТМ, Ш-1-Т и розеткой, выступающей от концевой балки на 185 мм. Расстояние от упора головы корпуса автосцепки до грани розетки было не менее 70 мм при полностью утопленном положении автосцепки и не более 90 мм при выдвинутом положении. Для аппарата Ш-2-Т, устанавливаемого на подвижной состав с розеткой, выступающей на 95 мм, эти расстояния должны быть соответственно не менее 110 и не более 130 мм.
Поглощающие аппараты Ш-2- B, Ш-6-ТО-4, ПМК-ПОА, ПМК-ПОК-23 и 73 ZW устанавливаются на подвижной состав, имеющий розетку, выступающую от концевой балки на 130 мм. Для этих аппаратов расстояние от упора головы автосцепки до грани розетки должно быть не менее 120 мм при утопленном положении автосцепки и не более 140 мм — при выдвинутом. Такие же требования должны быть выполнены при установке на указанный подвижной состав аппаратов Ш-1- TM (Ш-1- T ). Расстояние от упора головы автосцепки до розетки при установке поглощающих аппаратов на пассажирский подвижной состав должно быть: для аппаратов Р-2П и ЦНИИ-Н6 не менее 70 мм при утопленном и не более 90 мм — при выдвинутом положениях автосцепки, а для аппарата Р-5П — соответственно не менее 80 мм и не более 100 мм.
Указанные в этом подпункте расстояния проверяют, когда аппарат плотно прилегает дном корпуса к задним упорам, а через упорную плиту — к передним упорам. Высоту автосцепки над головками рельсов на горизонтальном и прямом участках пути измеряют с помощью рейки. Эта высота должна соответствовать данным, указанным в табл.
Поздравления с 1 сентября. Таблица 8.5 Высота оси автосцепки над головками рельсов при выпуске из ремонта, мм Подвижной состав Капитальный ремонт Деповской ремонт: тепловозов, электровозов и вагонов электро и дизель-поездов.
Проекты РЦИТ- Инструкция по ремонту и обслуживанию автосцепного устройства подвижных железных дорог (Глава 2). ПРОЕКТЫ ГРУППЫ КОМПАНИЙ «Регионального Центра Инновационных Технологий» Инструкция по ремонту и обслуживанию автосцепного устройства подвижных железных дорог Глава 2. ПОЛНЫЙ ОСМОТР ОГЛАВЛЕНИЕ 1. Приложение 1: Приложение 2: Приложение 3: Приложение 4:ние 4: Приложение 5:ние 5:ние 5: Приложение 6: Приложение 7: 2. ПОЛНЫЙ ОСМОТР 2.6.
РАСЦЕПНОЙ ПРИВОД 2.6.1 Расцепной привод осматривают на месте для определения состояния деталей. Детали снимают для ремонта при наличии повреждения или при их расположении, несоответствующем установочному чертежу.
Фиксирующий кронштейн и кронштейн должны быть надежно закреплены двумя болтами диаметром 16 мм с постановкой гайки, контргайки и шплинта 4x25 мм. 2.6.2 Изношенные места фиксирующего кронштейна и кронштейна должны быть восстановлены наплавкой, если износы нарушают действие расцепного привода или автосцепки. Трещины, если в каждой детали их не более одной, заваривают, погнутые детали выправляют. Расцепной рычаг плоской частью сечением 20x35 мм должен свободно входить в вертикальный паз фиксирующего кронштейна и иметь ограничитель от продольного перемещения. 2.6.3 Цепи со звеньями из прутка диаметром более 9 мм или менее 7 мм необходимо заменить.
2.6.4 Цепи расцепного привода должны быть соединены с валиком подъемника удлиненными звеньями, которые после соединения сваривают (только в КПА). Соединительное звено должно изготовляться из прутка диаметром 10 мм и иметь внутренние размеры: длину не более 45 мм и не менее 35 мм и ширину не более 18 мм и не менее 14 мм. 2.6.5 При модернизированном расцепном приводе грузовых вагонов (наличие двух цепей) цепи должны крепиться к расцепному рычагу болтами, имеющими прорезь на головке до 2 мм.
Расцепная цепь крепится к короткому плечу рычага болтом диаметром 16 мм, а блокировочная цепь - к дополнительному плечу рычага болтом диаметром 14 мм. Изогнутые болты должны быть заменены на новые. Запрещается постановка болта расцепной цепи вместо болта блокировочной цепи и наоборот. 2.6.6 Если для регулирования длины расцепной и блокировочной цепей длина резьбы на регулировочных болтах недостаточна, то количество звеньев должно быть соответственно увеличено или уменьшено. Регулировочные болты цепей крепят к расцепному рычагу гайкой и контргайкой с постановкой шплинта. 2.6.7 Приборы пневматического привода для расцепления автосцепок из кабины локомотива ремонтируют в сроки и порядком, установленными инструкцией по ремонту тормозного оборудования локомотивов. Клеймение и окраска отремонтированных и проверенных узлов и деталей автосцепного устройства 2.7.1 После ремонта и проверки обязательному клеймению ударным способом подлежат: замок, замкодержатель, предохранитель, подъемник, валик подъемника, тяговый хомут, валик, клин тягового хомута, ударная розетка, балочка центрирующего прибора, маятниковые подвески, упорная плита, поглощающий аппарат, собранная автосцепка, вкладыш и поддерживающая плита центрирующего прибора.

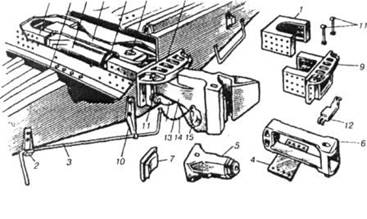

Места расположения клейм на деталях автосцепного устройства показаны на рисунках 2.71, 2.72. 2.7.2 Клейма набивают на хорошо зачищенных местах деталей, четко обозначая номер ремонтного пункта, месяц и год ремонта цифрами высотой не менее 6 мм и глубиной 0,25 мм (например, 375.05.08); старые клейма должны быть зачищены. 2.7.3 Клейма ставят на деталях автосцепного устройства после ремонта или проверки в контрольном пункте или отделении по ремонту автосцепки. Устанавливать на подвижной состав детали и узлы без читаемых клейм не разрешается. Рисунок 2.71 - Детали автосцепного устройства (заштрихованы места расположения клейм) Рисунок 2.72 - Детали автосцепного устройства Поглощающие аппараты (заштрихованы места расположения клейм) 2.7.4 Все детали, поступившие в качестве запасных частей, должны иметь паспорта (сертификаты) качества завода-изготовителя.
Новые поглощающие аппараты и автосцепки, поступившие в собранном виде, не разбирают и не клеймят. 2.7.5 Входной контроль автосцепок в сборе, поступивших на ремонтное предприятие в качестве запасных частей, следует производить шаблонами 828р, 820рк, 787р. При несоответствии - составляется акт-рекламация формы, принятой железнодорожной администрацией. 2.7.6 При замене неисправных деталей механизма сцепления новые детали, не бывшие в ремонте и эксплуатации и предназначенные для комплектовки выпускаемых из ремонта автосцепок, должны быть проверены шаблонами.
Если детали соответствуют шаблонам, то на них наносят клейма контрольного пункта, если не соответствуют, то на них составляется акт- рекламация формы, принятой железнодорожной администрацией. 2.7.7 До установки на подвижной состав детали автосцепного устройства окрашивают черной краской, за исключением стенок отверстия под клин, кармана для размещения деталей механизма сцепления и зева корпуса автосцепки, а также деталей механизма сцепления.
Инструкция По Ремонту И Обслуживанию Автосцепки
Сигнальный отросток замка окрашивают красной краской. Допускается окрашивать корпус автосцепки для установки на локомотивы и пассажирские вагоны в серый цвет в соответствии с утвержденной нормативной документацией на ремонт указанного подвижного состава. 2.7.8 Запрещается смазывать детали механизма автосцепки и трущиеся части фрикционного поглощающего аппарата. УСТАНОВКА АВТОСЦЕПНОГО УСТРОЙСТВА 2.8.1 Для установки на грузовой вагон или локомотив при выпуске из плановых видов ремонта допускаются поглощающие аппараты одного класса, соответствующие требованиям ОСТ 32.175- 2001 'Аппараты поглощающие автосцепного устройства грузовых вагонов и локомотивов. Общие технические требования'. Аппараты, не подвергавшиеся разборке в условиях ремонтных предприятий, считаются годными к установке согласно паспорту завода-изготовителя.
2.8.2 Поглощающие аппараты: Ш-2-В, Ш-6-ТО-4У-120, ПМК-ПОК-23 (класс Т0); ПМКП-110, РТ-120 (класса Tl); 73ZW, 73ZWy, АПЭ-95-УВЗ, АПЭ-90-А (класса Т2) и 73ZWy2, АПЭ-120-И (класса ТЗ) устанавливаются на грузовой подвижной состав, имеющий розетку, выступающую от концевой балки на 130 мм. Для этих аппаратов расстояние от упора головы автосцепки до грани розетки должно быть не менее 120 мм при утопленном положении автосцепки и не более 140 мм при выдвинутом. Поглощающие аппараты Ш-1-ТМ (класс Т0) устанавливаются на грузовые вагоны и локомотивы, имеющие розетку, выступающую от концевой балки на 185 мм, при этом расстояние от упора головы корпуса автосцепки до грани розетки было не менее 70 мм при полностью утопленном положении автосцепки и не более 90 мм при выдвинутом положении. Для аппарата Ш-2-Т (класс ТО), устанавливаемого на подвижной состав с розеткой, выступающей на 95 мм, эти расстояния должны быть соответственно не менее 110 и не более 130 мм. Расстояние от упора головы автосцепки до розетки при установке поглощающих аппаратов на пассажирский подвижной состав должно быть для аппаратов Р-2П и ЦНИИ-Н6 не менее 70 мм при утопленном и не более 90 мм при выдвинутом положениях автосцепки, а для аппарата Р-5П - соответственно не менее 80 мм и не более 100 мм. Указанные в этом подпункте расстояния проверяют, когда аппарат плотно прилегает дном корпуса к задним упорам, а через упорную плиту - к передним упорам. 2.8.3 На грузовые вагоны, оборудованные передним упором 1 (рисунок 2.73, а) с размером 75 мм от фланца (привалочной плиты) до внутренней кромки отверстия в ударной розетке под стержень маятниковой подвески, устанавливают центрирующую балочку 2 с ограничителем (крюком) длиной 60+/-2 мм.
Asus p5k оригинальный диск с драйверами. Компания asus является создателем самых покупаемых. Геймерская видеокарта. Диска Функция ASUS CrashFree BIOS 3 дает возможность восстанавливать данные BIOS с USB флеш.
На вагоны с передним упором 3 (рисунок 2.73, б), имеющим размер от фланца до внутренней кромки отверстия в ударной розетке 55 мм, устанавливают центрирующую балочку 4 с ограничителем длиной 40+/-2 мм. Рисунок 2.73 - Установка центрирующей балочки на грузовые вагоны с различными типами передних упоров 2.8.4 Высоту автосцепки над уровнем головок рельсов измеряют на горизонтальном и прямом участке пути с помощью специального устройства (приложение N 2) или с помощью рейки. Эта высота должна соответствовать данным, указанным в таблице 2.1. Устройство или основание рейки устанавливают на обе головки рельсов. Измерения производятся от литейного шва, проходящего вдоль хвостовика корпуса автосцепки. Если шов плохо заметен, через середину хвостовика проводят продольную линию. В случае использования специального устройства высота измеряется при помощи указателя, перемещающегося в вертикальном направлении, при использовании рейки -стойки с делениями (линейки).
Инструкция По Эксплуатации Автосцепки
Высоту автосцепки измеряют в месте выхода хвостовика автосцепки из ударной розетки по передней плоскости центрирующей балочки (рисунок 2.74, точка а). Мультимедийное руководство по ремонту и эксплуатации opel vectra b.
